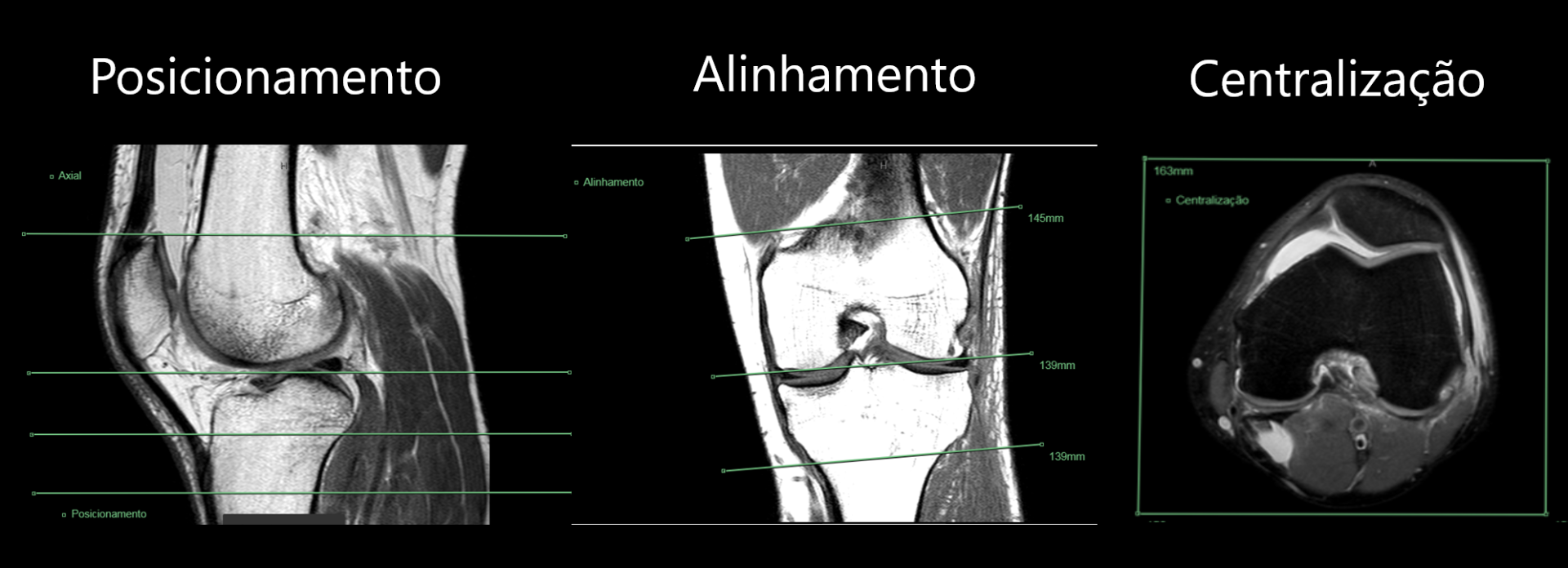

Plano Axial

Para programarmos o posicionamento no plano axial utilizaremos o plano sagital, para o alinhamento o coronal e o plano axial sera usado para produzir a centralização.

Posicionamento - O corte será perpendicular ao eixo entre o fêmur e a tíbia (maior eixo), um corte depois da articulação fêmur-tibial e terminar os cortes na tuberosidade tibial.

Alinhamento - O corte será feito paralelo aos côndilos (côndilos paralelos entre si).

Centralização - FOV no plano axial envolvendo toda região de interesse.

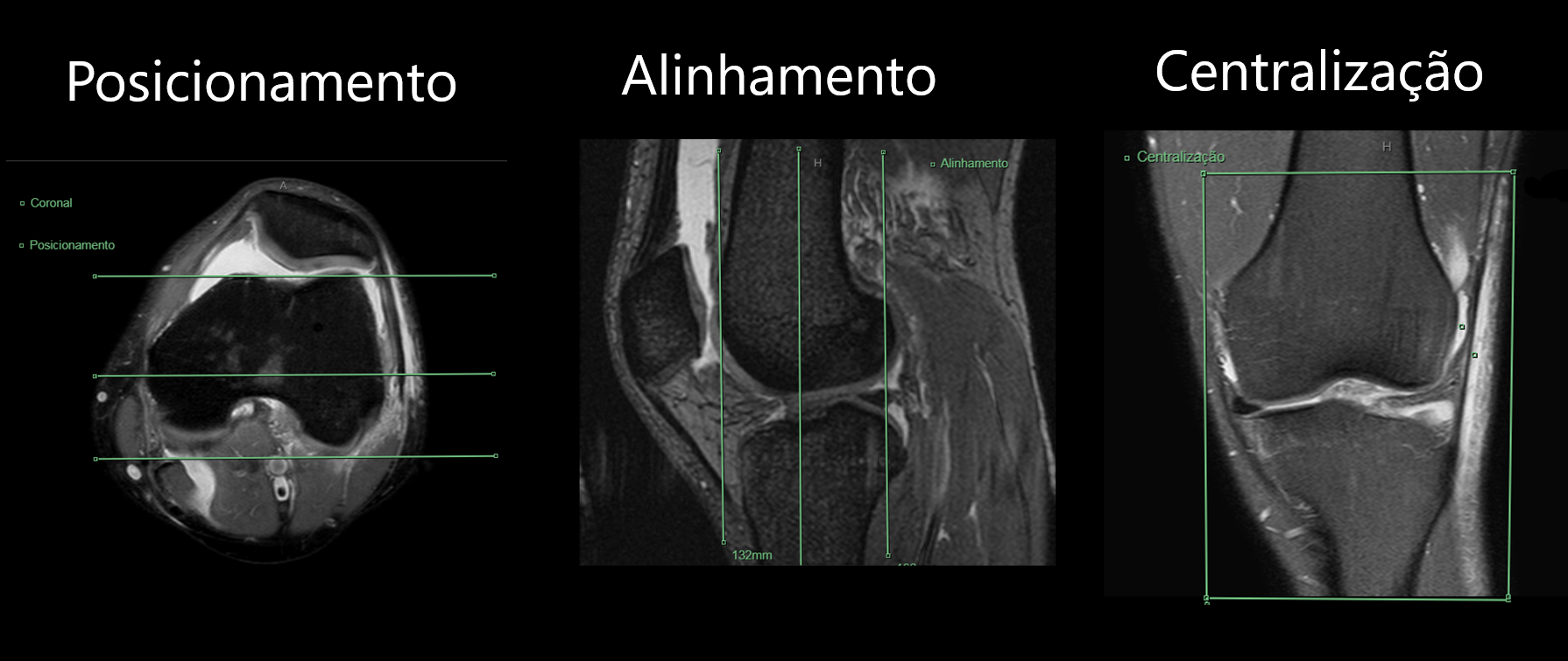

Plano Coronal

Para programarmos o posicionamento no plano coronal utilizaremos o plano axial, para o alinhamento o sagital e o plano coronal será usado para produzir a centralização.

Posicionamento - O corte será paralelo aos côndilos e a extensão da fossa patelar até a fossa poplítea.

Alinhamento - O corte será paralelo a tíbia e fíbula (eixo longo).

Centralização - FOV no plano coronal envolvendo toda região de interesse.

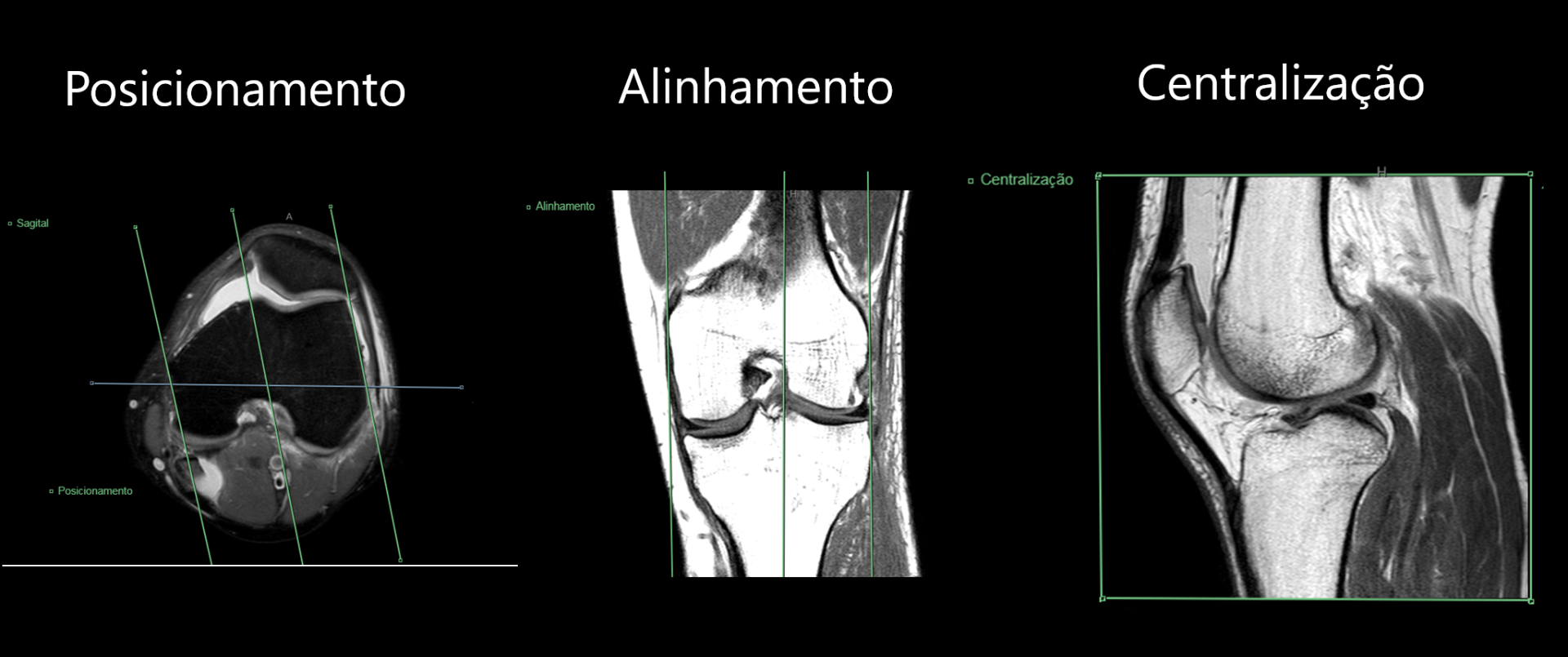

Plano Sagital

Para programarmos o posicionamento no plano sagital utilizaremos o plano axial, para o alinhamento o coronal e o plano sagital sera usado para produzir a centralização.

Posicionamento - O corte será paralelo ao côndilo medial e a extensão será do ligamento colateral medial ao ligamento colateral lateral.

Alinhamento - O corte será paralelo ao eixo longo entre o fêmur e a tíbia.

Centralização - FOV no plano sagital envolvendo toda região de interesse.
